Overview
 | ワイドなズーム比と高いNA（開口数）を両立した実体顕微鏡ワイドなズーム比 (16.4:1) によって低倍での個体レベルでの観察や選別、高倍での微細構造の観察まで、焦点が合った状態のままシームレスな観察が可能です。 |
|---|

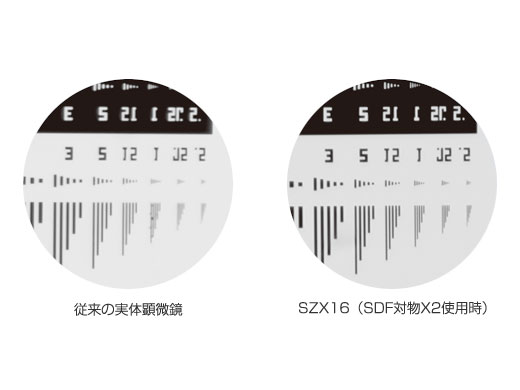

クリアな見えと快適な作業性の実現圧倒的な見えを実現した光学性能高いNA (開口数) を誇るSDF対物レンズにより、高NAを達成 (解像力900lp/mm) し、これまでの実体顕微鏡では観察できなかったコントラストの弱いサンプルや微小構造もクリアに観察することができます。 ワイドなズーム比で広範囲観察が1台で実現ズーム範囲は7×～115× (SDFPLAPO1×およびWHN10×-H使用時) で、ズーム比16.4:1を実現しています。低倍での作業から高倍での細部確認まで、広範囲を1台で対応可能です。 |
|
|---|
 | 9種の透過観察用カートリッジを用意し、多様なサンプルを適したコントラストで観察可能SZX2-ILLTQ/SZX2-ILLTS新しいLED照明架台のSZX2-ILLTQ/ILLTSに、多様多種な観察法とコントラストを実現できる9種類のカートリッジを新たに用意しました。サンプルの種類や目的に合わせ、適したコントラストで観察することが可能です。LED光源の採用により、架台の厚さを従来の透過照明装置の約半分のわずか41.5mmに抑えました。机上からの高低差の少ない、低い位置にサンプルを置きながら観察や作業ができるため、サンプルへのアクセスがしやすく、アイポイントも低く抑えることが可能です。さらに、LED 照明は架台面上の温度上昇が少なく、長時間に及ぶ生体サンプルのマニピュレーションなどにも有効です。LED光源は消費電力が少なく、また６万時間という長寿命のためランプ交換の手間が省けます。 |
|---|
 |  C. elegans 偏斜ハイコントラストカートリッジ（SZX2-COBH）使用 |  メダカ 暗視野カートリッジ（SZX2-CDF）使用 |
高度な研究ニーズに柔軟に応えるデザイン顕微鏡観察下で十分な作業領域を確保顕微鏡観察しながらでサンプルを操作するためには十分なスペースが必要ですがSZX16は長動作対物レンズを利用することで、そのスペースを充分確保することができます。さらに、SDF対物レンズ1.6X及び2×ではアクセス角を確保した自由度の高い設計により広い作業エリアを確保できるので、手動だけでなく自動マニュピュレーターを使ったインジェクションなどが容易に行えます。 |
|
|---|
ご質問や見積もり依頼はこちらから |
Fluorescence Observation
低倍率から高倍率まで、明るさと均一性を両立低倍率から高倍率まで、かつてない明るさと均一性を両立したSZX16は、サンプル全景から細胞核などの詳細構造までの蛍光観察が可能です。ズームレンズ、対物レンズ等には低自家蛍光硝材のみを採用し、蛍光ミラーユニット内の迷光をライトアブソーバーで大幅に抑えたので微弱な蛍光シグナルをコントラストよく観察することができます。さらにさまざまな励起光を捉えるため、5ポジションのフィルータターレットを採用。より明るい蛍光イメージを細部まで的確に捉えることができます。 |
フィルターターレット（５ポジション）
| 蛍光観察のサンプル
|
レボルバーに対物レンズを装着すれば3.5×～230×までズームアップ0.5×、1×、1.6×、2×の4本の対物は同焦点 (PF) 対物レンズです。レボルバーに装着した2本の対物レンズを切り替えることにより、3.5×～230×まで (ズーム比65.7:1) スピーディにズームアップできます。 |
|
|---|

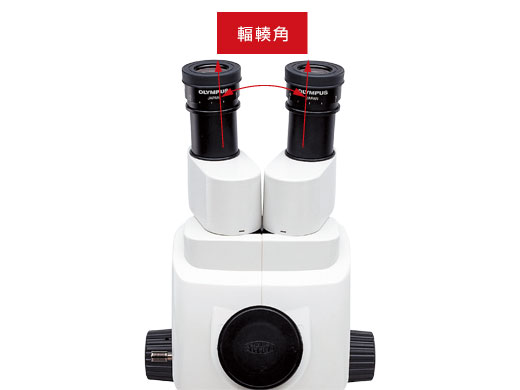

最適な輻輳角とティルティング機能を持った観察鏡筒SZX16には眼疲労を軽減するため、輻輳角付きの観察鏡筒を用意しております。また、角度を自在に調整できる (5°～45°) ティルティング三眼鏡筒や、アイポイントの高さを120mm可変できるアイポントアジャスター、薄型透過照明架台をそろえました。設置台の高さなどを気にすることなく、より自然な姿勢で長時間の観察を行えるため、ルーチン作業時の生産性と品質の向上を促します。 |
輻輳角付き観察鏡筒
| ティルティング機能付き三眼鏡筒
| 可変式アイポイントアジャスター
|
デジタルカメラによる画像の記録・保存が可能SZX16は三眼鏡筒を用いてデジタルカメラを装着できます。リアルタイムに迫る高品位ライブ表示を実現したモデルや、様々な観察法でオールマイティに使えるモデルなど目的に応じて選べるデジタルカメラをご用意しました。これらのカメラはcellSensを使って画像の記録・保存が簡単できるだけでなく、簡単な画像計測から複雑なヒストグラム解析などお客様のニーズに合わせたソリューションを提供することができます。 |
|
|---|

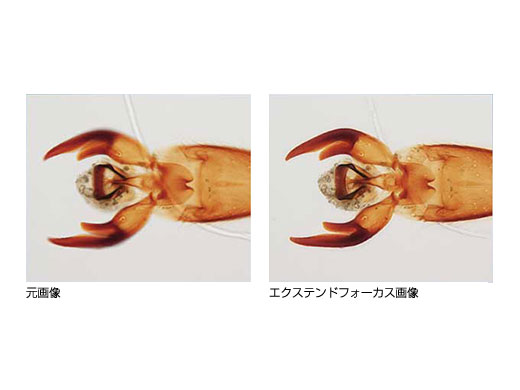

| cellSens エクステンドフォーカス深さ方向を変えながら撮影すると全ての面にフォーカスの合った全焦点画像を作成できます。Standardではマニュアルプロセスオプションとの組み合わせで手動での取得が可能です。 |
|---|
ご質問や見積もり依頼はこちらから |
Digital Imaging and Documentation
Digital Imaging and DocumentationEquip the SZX16 with a trinocular tube and a digital camera from our DP series for high-resolution imaging and documentation. DP series cameras offer high sensitivity for a wide range of applications, including high-sensitivity fluorescence imaging. They can be easily controlled using cellSens™ software for life science research or PRECiV™ software for materials science and inspection. |
All-in-Focus Imaging Made SimpleReconstructing an all-in-focus image is simple in our software. Manually acquire images from the Live EFI (extended focus imaging) function to obtain fully focused views of thick, rough, or uneven samples.
|
Flexible Inspection Workflows in PRECiV SoftwarePRECiV software offers a flexible workflow solution for QC inspection, materials analysis, and failure analysis. Pair it with the SZX16 and a digital camera to seamlessly acquire images, process them, and make 2D measurements. Advanced imaging and analysis functions include panoramic views, extended focus images, and particle analysis. Zoom into Efficiency
To speed up QC inspection or failure analysis work, combine the SZX16 with our SZX2-ZMS zoom magnification sensor. It automatically records the zoom magnification in your PRECiV software, enabling the correct 2D geometric measurements without the need to manually enter the magnification. From imaging to reporting, all dimensions are under control. Now you can zoom in and measure the details faster, adding confidence and efficiency to your inspections. |
Need assistance? |
Specifications
| 観察法 > 蛍光 (B, G励起) | ✓ | |
|---|---|---|
| 観察法 > 蛍光 (U励起) | ✓ | |
| 観察法 > 簡易偏光 | ✓ | |
| 観察法 > 明視野 | ✓ | |
| 観察法 > 暗視野 | ✓ | |
| 観察法 > 偏斜 | ✓ | |
| ズーム鏡体 > ズーム比 | 16.4 | |
| ズーム鏡体 > 倍率表示 | 0.7, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3, 8, 10, 11.5 | |
| ズーム鏡体 > 開口絞り |
| |
| ズーム鏡体 > 特徴 | 左右光軸平行型 | |
| Zoom > Zoom Magnification Sensor | Optional SZX2-ZMS records the zoom magnification in PRECiV v. 2.2.1 or later | |
| 光学系 > ガリレオ式 | ✓ | |
| 照明系 > 落謝蛍光照明 > 水銀ランプ |
| |
| 照明系 > 落謝蛍光照明 > キセノンランプ |
| |
| 照明系 > 落謝蛍光照明 > ライトガイド光源 |
| |
| 焦準機構 > 焦準方式 > 粗微動焦準 | ✓ | |
| 焦準機構 > 耐加重範囲 |
| |
| 焦準機構 > 粗動ハンドルストローク |
| |
| 焦準機構 > 粗動ハンドル一回転ストローク |
| |
| 焦準機構 > 微動ハンドル一回転ストローク |
| |
| レボルバー > マニュアル式 > 標準タイプ | ✓ | |
| 鏡筒 > 広視野 (FN22) > 三眼鏡筒 | ✓ | |
| 鏡筒 > 広視野 (FN22) > ティルティング三眼 | ✓ | |
| 鏡筒 > 広視野 (FN22) > エルゴノミック三眼 | ○ （SZX-LTTR 使用時は、中間倍率が1.25×かかります。） | |
| 鏡筒 > 鏡筒傾斜角 |
| |
| 鏡筒 > 2段光切り換え比率 (カメラ : 双眼) |
| |
| 鏡筒 > 眼福調整範囲 |
| |
| 可変式アイポイントアジャスター | 高さ調整範囲: 30～150mm、目盛有り | |
| 架台 > 標準架台 | ✓ | |
| 架台 > オプション架台 > 4位置LED透過照明架台 | ✓ | |
| 架台 > オプション架台 > 単位置LED透過照明架台 | ✓ | |
| 架台 > オプション架台 > 大型架台 | ✓ | |
| 架台 > オプション架台 > ユニバーサル架台 | ✓ | |
| 外形寸法 (W × D × H) | 268 mm × 386 mm × 413 mm (10.55 in. × 15.20 in. × 16.26 in.) in the standard set configuration | |
| 環境 > 屋内使用 > 温度 | 0 °C to 40 °C (32 °F to 104 °F) | |
| 環境 > 屋内使用 > 湿度 | 30–90% | |
| 接眼レンズ |
| |
| 対物レンズ | SDFPLFL0.3X, WD 141 mm, NA 0.045 | |
| 蛍光観察ユニット | ニアバーチカル落射蛍光照明 |
