Overview
 | さまざまな用途に柔軟なシステムを構築可能なワイドズーム実体顕微鏡SZX10は自然な色と姿をそのまま再現する汎用性が高い高級システム実体顕微鏡です。 光学系は高いNA0.2を実現することで解像力600 (lp/mm) を達成、さらに、ワイドなズーム比 (10:1) によって低倍での作業から高倍での細部確認まで業務効率を高めます。また、画像の歪を大幅に抑えたガリレオ光学系によって忠実に再現した立体像を観ながら、長動作の対物レンズによって得られるレンズ下のスペースを有効に使えるので、サンプルの選択や解剖マニピュレーションなどの作業に有効です。さらに、人間工学に基づいた使いやすい設計で、長時間の作業による疲れを軽減します。SZX10は明視野、偏斜照明だけでなく、蛍光観察ユニットを装備できるので用途に合わせた柔軟なシステムを提供します。 |
|---|

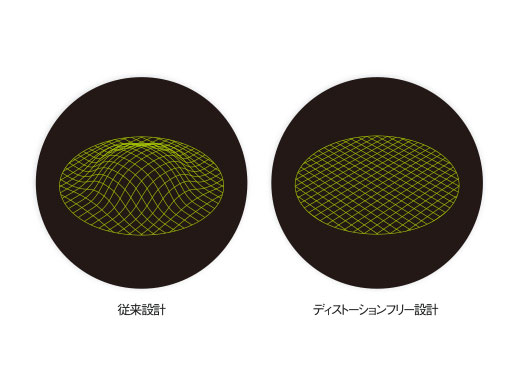

広いズーム比をもつ汎用的な実体顕微鏡優れた光学特性でより自然な観察像を提供SZX10は優れた光学特性によって観察するサンプルのあるがままの姿を忠実に再現します。また、DFPlan対物レンズシリーズは高NAによる高い解像力と歪の少ないフラットな画像を得ることができます。特に2X対物レンズではNA0.2、解像力600 (lp/mm) を実現しています。 ワイドなズーム比で10:1を実現SZX10のズーム範囲は対物レンズ1×使用時で6.3×～63×で、2X対物では、123倍まで拡大可能です。広範囲のズーム比10:1を達成したことで、低倍での作業から高倍での細部確認まで、広範囲を1台で対応可能です。コントラストの弱いサンプルや微小構造もクリアに観察することができ、生体サンプルのマニピュレーションは、これまで以上に容易になります。 デジタルカメラによる画像の記録・保存が可能SZX10は三眼鏡筒を用いてデジタルカメラを装着できます。リアルタイムに迫る高品位ライブ表示を実現したモデルや、様々な観察法でオールマイティに使えるモデルなど目的に応じて選べるデジタルカメラをご用意しました。これらのカメラはcellSensを使って画像の記録・保存が簡単できるだけでなく、簡単な画像計測から複雑なヒストグラム解析などお客様のニーズに合わせたソリューションを提供することができます。 |
|
|---|
 | 9種の透過観察用カートリッジを用意し、多様なサンプルを適したコントラストで観察可能SZX2-ILLTQ/SZX2-ILLTS新しいLED照明架台のSZX2-ILLTQ/ILLTSに、多様多種な観察法とコントラストを実現できる9種類のカートリッジを新たに用意しました。サンプルの種類や目的に合わせ、適したコントラストで観察することが可能です。LED光源の採用により、架台の厚さを従来の透過照明装置の約半分のわずか41.5mmに抑えました。机上からの高低差の少ない、低い位置にサンプルを置きながら観察や作業ができるため、サンプルへのアクセスがしやすく、アイポイントも低く抑えることが可能です。さらに、LED 照明は架台面上の温度上昇が少なく、長時間に及ぶ生体サンプルのマニピュレーションなどにも有効です。LED光源は消費電力が少なく、また６万時間という長寿命のためランプ交換の手間が省けます。 |
|---|
 |  C. elegans 偏斜ハイコントラストカートリッジ（SZX2-COBH）使用 |  メダカ 暗視野カートリッジ（SZX2-CDF）使用 |
高性能対物レンズDFPL2X-4/DFPL1.5X-4/DFPL0.75X-4/DFPL0.5XDFPL対物レンズシリーズは、際立った色再現性でサンプル形状や構造を正確に捉えます。 DFPLAPO1.25X-2/DFPLAPO1X-4アポクロマート補正によって広い波長範囲に対して収差補正された歪の無いフラットな画像を得ることができます。 SZX-ACH1.25X/SZX-ACH1X高い分解能と長動作を両立したバランスの良いモデルです。 |
|
ご質問や見積もり依頼はこちらから |
Ergonomics
蛍光観察にも対応蛍光ユニットを追加すれば、蛍光タンパク質を観察することもできます。特に高性能蛍光ミラーは、立ち上がりがシャープで高い透過率を持ち、蛍光を効率よく検出できるHQ (ハイクオリティ) フィルタのラインアップも充実しており、より明るい蛍光イメージを細部まで的確に捉えることができます。 |
同軸落射蛍光装置
| 蛍光ミラーを内蔵したフィルターキューブ
|

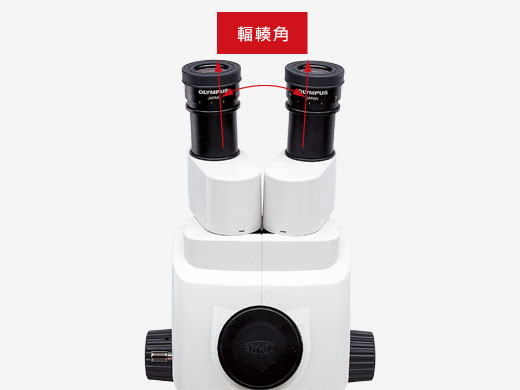

最適な輻輳角とティルティング機能を持った観察鏡筒SZX10では最適な瞳位置で観察できるよう、観察光路に輻輳角をつけています。そのため、長時間の観察において眼への負担を最小限に軽減します。また、角度を自在に調整できる (5°～45°) ティルティング三眼鏡筒や、アイポイントの高さを120mm可変できるアイポントアジャスターをそろえました。設置台の高さなどを気にすることなく、より自然な姿勢で長時間の観察を行えるため、ルーチン作業時の生産性と品質の向上を促します。 |
輻輳角付き観察鏡筒
| ティルティング機能付き三眼鏡筒
| 可変式アイポイントアジャスター
|
| cellSens エクステンドフォーカス深さ方向を変えながら撮影すると全ての面にフォーカスの合った全焦点画像を作成できます。Standardではマニュアルプロセスオプションとの組み合わせで手動での取得が可能です。 |
|---|
ご質問や見積もり依頼はこちらから |
Digital Imaging and Documentation
Digital Imaging and DocumentationThe SZX10 can also be equipped with a trinocular tube and a camera from our DP series for high-resolution imaging and documentation. DP series cameras offer high sensitivity for a wide range of applications, including high-sensitivity fluorescence imaging. They can be easily controlled using cellSens™ or PRECiV™ software, depending on your application. |
All-in-Focus Imaging Made SimpleReconstructing an all-in-focus image is simple in our software. Manually acquire images from the Live EFI (extended focus imaging) function to obtain fully focused views of thick, rough, or uneven samples. cellSens™ software: Capture sharp images of thick biological specimens, such as insects, plants, or tissue samples. |
Flexible Workflows for QC Inspection and Failure AnalysisPRECiV software offers a flexible workflow solution for QC inspection, materials analysis, and failure analysis. Pair it with the SZX10 and a digital camera to seamlessly acquire images, process them, and make 2D measurements. Advanced imaging and analysis functions include panoramic views, extended focus images, and particle analysis. Zoom into Efficiency
To speed up QC inspection or failure analysis work, combine the SZX10 with our SZX2-ZMS zoom magnification sensor. It automatically records the zoom magnification in your PRECiV software, enabling the correct 2D geometric measurements without the need to manually enter the magnification. From imaging to reporting, all dimensions are under control. Now you can zoom in and measure the details faster, adding confidence and efficiency to your inspections. |
Need assistance? |
Specifications
| 観察法 > 蛍光 (B, G励起) | ✓ | |
|---|---|---|
| 観察法 > 蛍光 (U励起) | - | |
| 観察法 > 簡易偏光 | ✓ | |
| 観察法 > 明視野 | ✓ | |
| 観察法 > 暗視野 | ✓ | |
| 観察法 > 偏斜 | ✓ | |
| ズーム鏡体 > ズーム比 | 10 | |
| ズーム鏡体 > 倍率表示 | 0.63, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3 | |
| ズーム鏡体 > 開口絞り |
| |
| ズーム鏡体 > 特徴 | 左右光軸平行型 | |
| Zoom > Zoom Magnification Sensor | Optional SZX2-ZMS records the zoom magnification in PRECiV v. 2.2.1 or later | |
| 光学系 > ガリレオ式 | ✓ | |
| 照明系 > 落謝蛍光照明 > 水銀ランプ |
| |
| 照明系 > 落謝蛍光照明 > キセノンランプ |
| |
| 照明系 > 落謝蛍光照明 > ライトガイド光源 |
| |
| 焦準機構 > 焦準方式 > 粗微動焦準 | ✓ | |
| 焦準機構 > 耐加重範囲 |
| |
| 焦準機構 > 粗動ハンドルストローク |
| |
| 焦準機構 > 粗動ハンドル一回転ストローク |
| |
| 焦準機構 > 微動ハンドル一回転ストローク |
| |
| レボルバー > マニュアル式 > 標準タイプ | ✓ | |
| 鏡筒 > 広視野 (FN22) > 双眼 | ✓ | |
| 鏡筒 > 広視野 (FN22) > ティルティング双眼 | ✓ | |
| 鏡筒 > 広視野 (FN22) > 三眼鏡筒 | ✓ | |
| 鏡筒 > 広視野 (FN22) > ティルティング三眼 | ✓ | |
| 鏡筒 > 広視野 (FN22) > エルゴノミック三眼 | ○ （SZX-LTTR 使用時は、中間倍率が1.25×かかります。） | |
| 鏡筒 > 鏡筒傾斜角 |
| |
| 鏡筒 > 2段光切り換え比率 (カメラ : 双眼) |
| |
| 鏡筒 > 眼福調整範囲 |
| |
| 可変式アイポイントアジャスター | 高さ調整範囲: 30～150mm、目盛有り | |
| 架台 > 標準架台 | ✓ | |
| 架台 > オプション架台 > 4位置LED透過照明架台 | ✓ | |
| 架台 > オプション架台 > 単位置LED透過照明架台 | ✓ | |
| 架台 > オプション架台 > 大型架台 | ✓ | |
| 架台 > オプション架台 > ユニバーサル架台 | ✓ | |
| 外形寸法 (W × D × H) | 268 mm × 386 mm × 410 mm (10.55 in. × 15.20 in. × 16.14 in.) in the standard set configuration | |
| 環境 > 屋内使用 > 温度 | 0 °C to 40 °C (32 °F to 104 °F) | |
| 環境 > 屋内使用 > 湿度 | 30–90% | |
| 接眼レンズ |
| |
| 対物レンズ | DFPL0.5X-4, WD 171 mm, NA 0.05 | |
| 蛍光観察ユニット | 同軸落射 |
