Otimização da observação oblíqua usando nossa solução de contraste flexível

Otimização de contraste ao usar microscópios estereoscópicos

Os microscópios ópticos são normalmente ajustados para iluminação de Köhler, o que ajuda a garantir uma iluminação uniforme das amostras. No entanto, é difícil aplicar a iluminação de Köhler em microscópios estereoscópicos por causa da visualização estereoscópica, baixa ampliação, funcionalidade de zoom e a grande variedade de amostras. Em vez disso, a iluminação oblíqua é usada com microscópios estereoscópicos como um método de iluminação otimizado.

Desafios da técnica de iluminação oblíqua

Quando a iluminação oblíqua é usada, a imagem de observação é afetada pela (1) intensidade da sombra (nível de contraste) e (2) pelo ângulo e tamanho da sombra. No entanto, os mecanismos oblíquos convencionais não permitem o ajuste independente da intensidade da sombra e do ângulo e do
tamanho da sombra, mantendo uma iluminação uniforme para todas as ampliações.

Solução da Olympus usando uma base de iluminação de luz transmitida por LED com funcionalidade de contraste flexível

Para resolver esse problema, a Olympus desenvolveu um novo método de contraste usando a base de iluminação de luz transmitida por LED de posição quádrupla SZX2-ILLTQ. Esta nova base de iluminação LED permite que você otimize sua observação ajustando o nível de contraste e o ângulo e tamanho
da luz/sombra (oblíqua) de forma independente.

A solução envolve um procedimento simples de duas etapas:

Primeiro, você pode escolher entre três cartuchos para definir o nível de contraste (baixo/padrão/alto). As colunas verticais na Figura 1 mostram que o contraste aumenta (de baixo para cima) dependendo do cartucho selecionado: COBL → COB → COBH.

Em segundo lugar, você também pode alterar o ângulo e o tamanho da luz/sombra com 5 níveis, alterando as escalas oblíquas no cartucho. As imagens horizontais da Figura 1 (da esquerda para a direita) mostram como esse ajuste altera a posição da luz/sombra de acordo com a seleção da escala oblíqua.

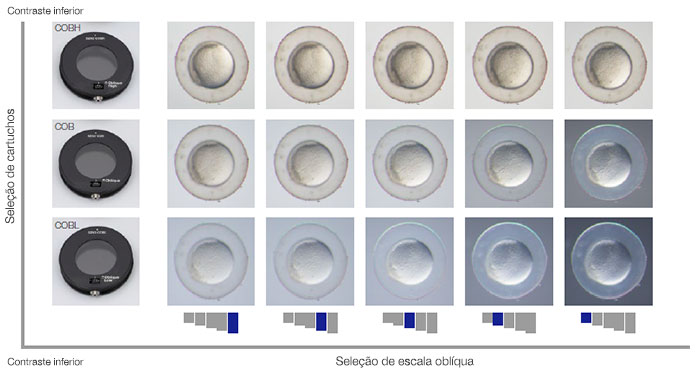

Figura 1: Como as mudanças de visualização dependem da diferença entre o cartucho e a seleção da escala oblíqua.

Conclusão

Como demonstrado, a base de iluminação por LED de posição quádrupla Olympus SZX2-ILLTQ permite um contraste fino de ajustes, que podem ajudar a tornar sua observação oblíqua usando um microscópio estereoscópico mais flexível e eficiente.
